Need-Know-How-Solve: Problem (1) Jembatan

Halo, Bismillah Assalamualaikum wa rahmatullahi wa barakatuh.

Kembali lagi dengan saya, Risqi Firdaus. Pada kesempatan kali ini, saya akan membahasa sedikit tentang penyelesaian masalah dengan Need-Know-How-Solve. Untuk memudahkan, kita akan melakukan studi kasus pada permasalahan jembatan berikut.



Need:

Pertambahan panjang kabel penyangga jembatan.

Know:

Massa bebasn (20 ton), Panjang kabel (8 m), panjang kabel pembanding (4 m), pertambahan panjng kabel pembanding (20 cm).

How:

Problem di atas merupakan problem elastisitas. Untuk menyelesaikan problem elastisitas kita perlu memodelkannya dengan persamaan elastisitas dalam fisika. Untuk itu perlu dilakukan dengan mencari modulus young menggunakan fenomena awal atau pemabnding, kemudian diterapkan pada problem yang dihadapi.

Troitsky (1977) telah menjelaskan tentang modulus elastisitas kabel untuk jembatan cable-stayed. Troitsky (1977) mendefinisikan modulus elastisitas ekivalen kabel Ei sebagai kombinasi antara modulus elastisitas kabel akibat kelengkungan kabel Ef dan modulus elastisitas akibat elastisitas kabel Ee.

Untuk menyelesaikan simplifikasi ini, kita tidak akan masuk kedalam perhitungan nyata, melainkan simplifikasi. Oleh karena itu, dapat diadaptasi dari persamaan Troitsky dan disederhanakan menjadi persamaan modulus young sederhana.

Benda sejinis memiliki nilai modulus young yang sama. Selain itu, luas penampan dan beban yang sama membuat kabel tersebut memiliki strain yang sama. Oleh karena itu, kita dapat menggunakan modulus young pada kejadian pertama. Untuk mencarinya gunakan persamaan.

Solve:

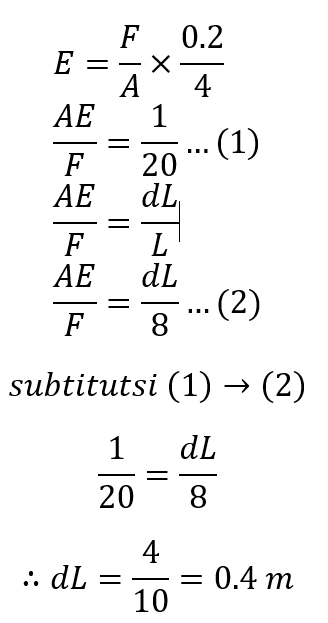

Penyelesaian dapat dilakukan dengan melakukan langkah berikut:



Terima kasih sudah membaca, wassalamualaikum.

Muhammad Risqi Firdaus - 16520456

Daftar Pustaka:

Troitsky, M. S. 1988. Cable Stayed Bridges: Theory and Design – Second Edition. Boston. BSP Professional Books.
